管涵專用冷軋帶肋拉絲機

點擊量：1108

數控智能管涵專用冷軋帶肋鋼筋機組，專為管涵行業而設計，采用PLC控制，配備全自動智能收線系統；可生產3-12mm的冷軋帶肋鋼筋及冷拔絲，可滿足管涵行業自用及中小型加工廠的生產需求。

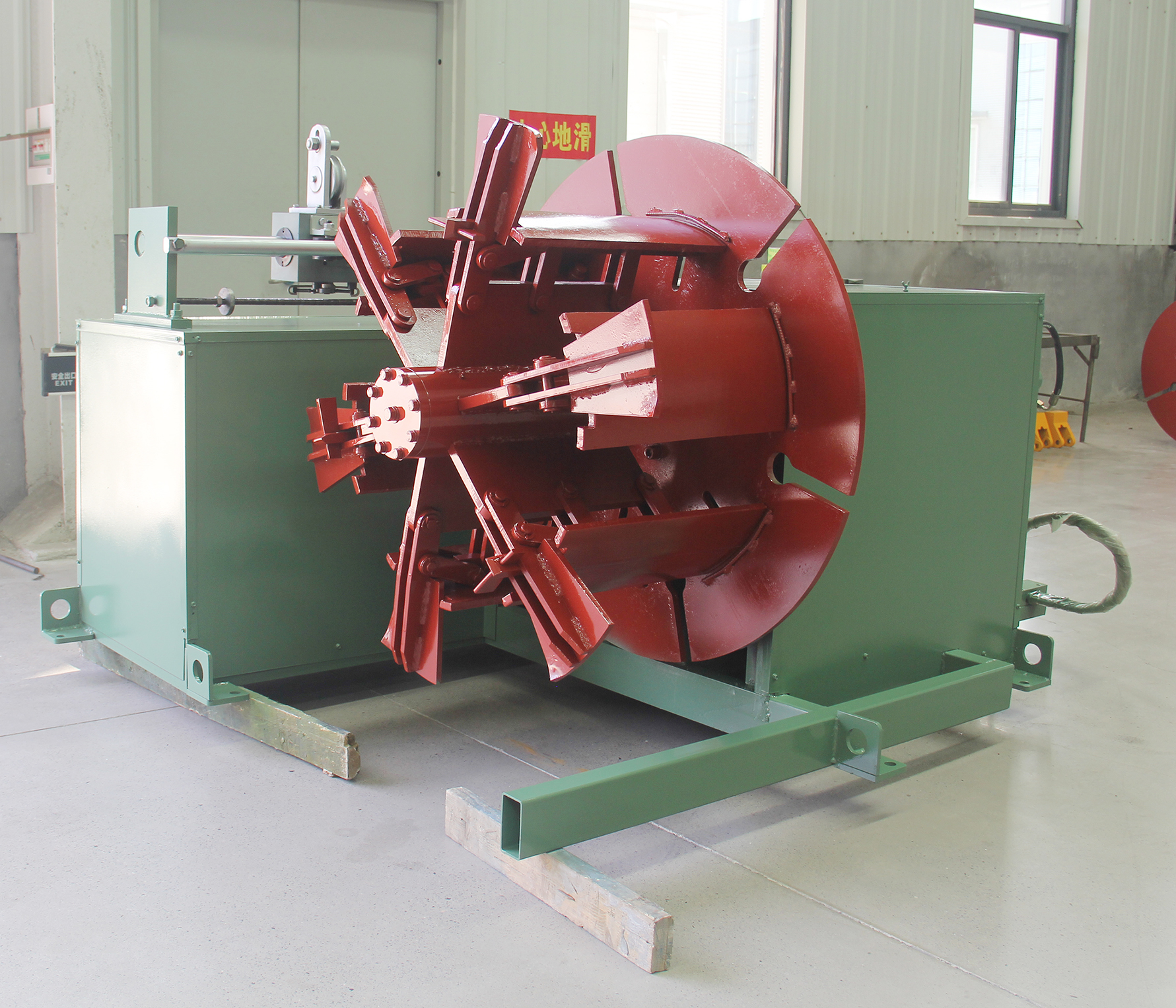

全自動智能收線機

30000T冷軋帶肋鋼筋生產線

A：設備生產量

公稱直徑d/mm	每分鐘120m	每小時60分鐘	理論重量kg/m	每小時重量/kg
3.5	120m-200m	60min	0.075	540-900
4	120m-200m	60min	0.099	712.8-1188
5	120m-200m	60min	0.154	1108-1848
6	120m-200m	60min	0.222	1598-2664
7	120m-200m	60min	0.302	2174-3624
8	120m-200m	60min	0.395	2844-4740
9	120m-200m	60min	0.499	3592.8-5988
10	120m-200m	60min	0.617	4442.4-7404
11	120m-200m	60min	0.746	5371.2-8952
12	120m-200m	60min	0.888	6393.6-10656

B:設備參數

技術參數
設備型號	30000T
原材料放線架	承重3噸以上
線材抗拉強度選材范圍	Q235或hpb300(指是作為推薦不作為依據)
原材料鋼絲直徑	5.5 - 14 mm
盤條線圈內徑	800 mm
盤條線圈外徑	1,200 mm
盤條線圈高度	1,700 mm
盤條重量	Max 2,000 kg
成品收卷
收線盤的內徑	? 510 mm-? 760 mm
收線盤外直徑	? 900 mm
收線盤的高度	460mm
收線盤最大的重量	Max 1,000 kg
控制技術	變頻
設備使用電壓	380V 50H
鋼筋成品直徑	Φ4-13mm Φ3-11mm Φ3.5-11mm
最大生產線速度	3.3m/s
放線方式	采用高架放線
除銹機	采用滑道加絲杠調節，除銹輪為鉻12材質，除銹輪直徑140mm
拉絲機	采用集成設計，減速機型號為硬齒面350減速機
集成卷筒數量	3+1或4+1或5+1（選配）
軋機	采用180或150型軋機，軋輥為：合金碳化鎢或鉻12（選配）
電機	采用國標二級能耗或西門子歐標一級能耗點金，功率為90-55KW(選配）
軋輥直徑	Ф180或Ф150（選配）
冷卻方式	水
電控柜	控制全套生產線，帶智能亂線、斷線停車裝置，采用變頻調速，配有啟停遙控器
傳動方式	皮帶
安裝長度	30米
智能收線機	功率為11KW+3KW
收線機拖料小車	承重1.5T
